1
RE-FRN-119
118 €

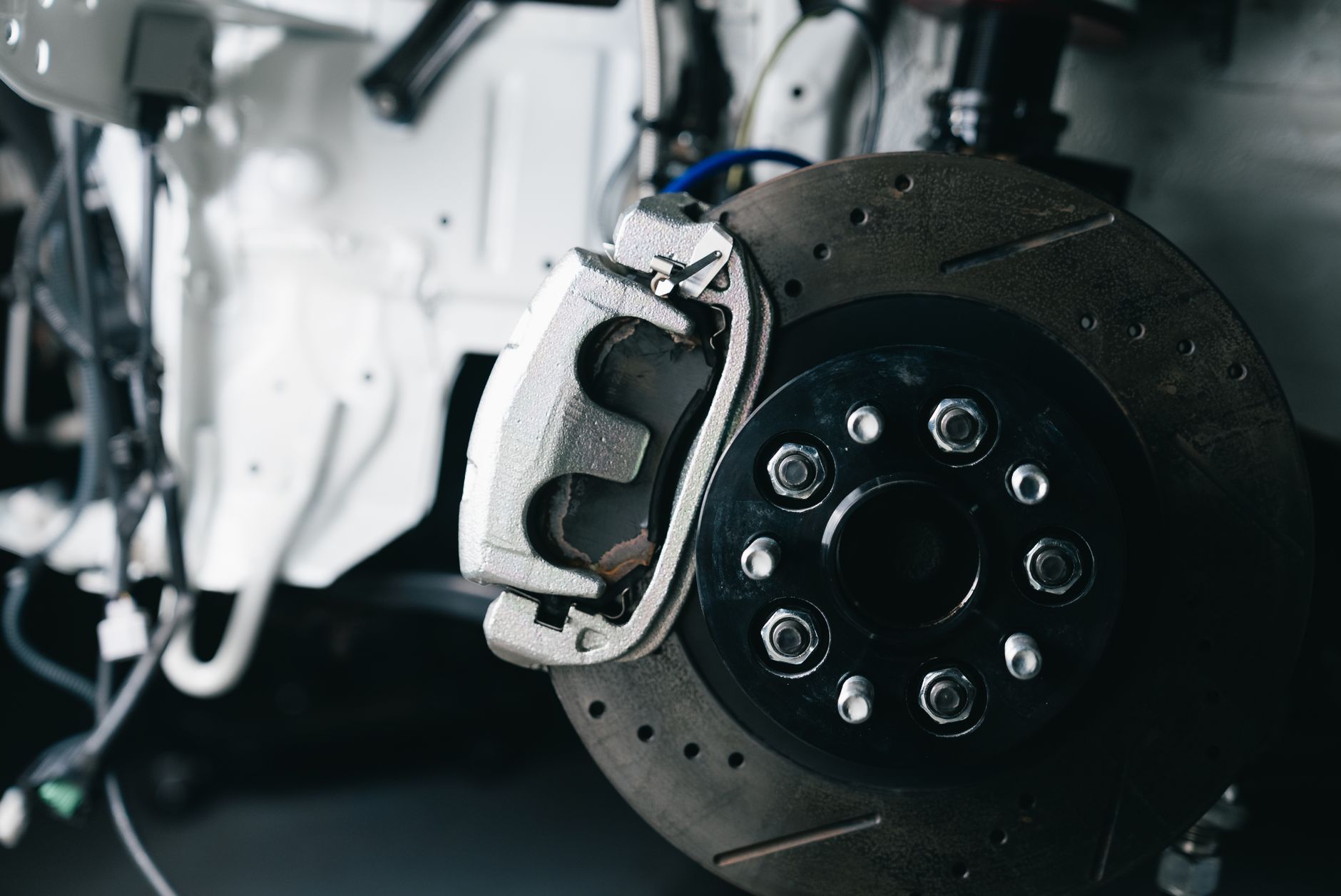

Disque de frein arrière Ø 300
- Matière
- Fonte GG20 ventilée
- Application
- Vendu à l’unité · disque ventilé
- Cote
- Ø 300 × 22 mm
- Masse
- 7,9 kg
Manuel d’atelier · Sect. 04 sur 10
Freins arrière
Tambours, disques, garnitures, cylindres de roue et kits de ressorts.
Planche FRN-A · vues d’ensemble
Les trois repères du rayon
Vues d’atelier cotées, référence encadrée sous chaque pièce.
Ø 300 × 22 mm
Ø 254 × 57 mm
Piston Ø 54 mm
Fiche technique · rayon FRN
Caractéristiques & montage
Nomenclature développée, applications et couples relevés au banc.
2
RE-FRN-222
164 €

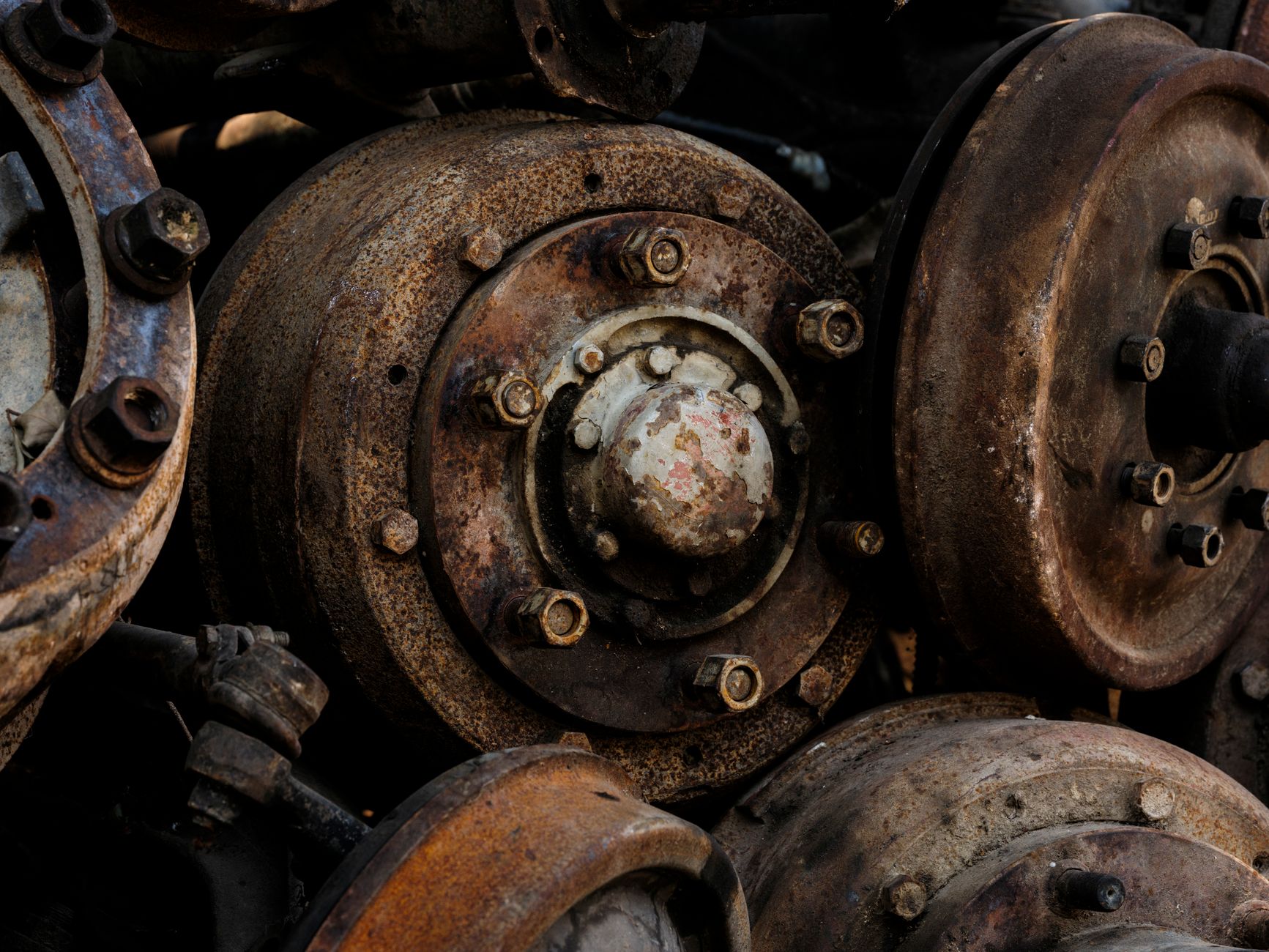

Kit tambour + garnitures
- Matière
- Fonte · garniture sans amiante
- Application
- Tambour, mâchoires et ressorts
- Cote
- Ø 254 × 57 mm
- Masse
- 9,2 kg
3
RE-FRN-325
48 €

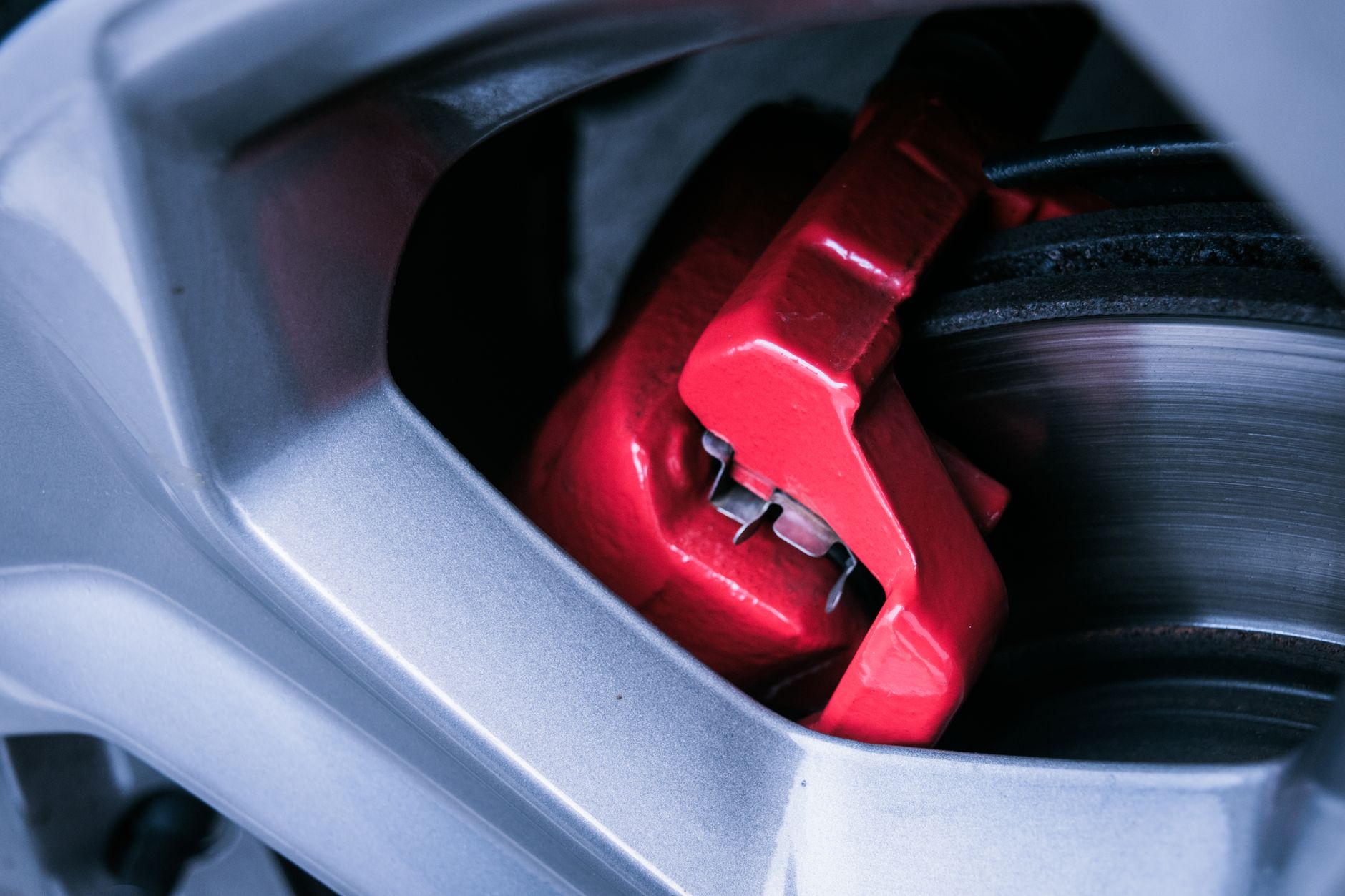

Étrier de frein arrière (la paire)Paire
- Matière
- Alu · piston acier chromé
- Application
- La paire · gauche et droite
- Cote
- Piston Ø 54 mm
- Masse
- 4,6 kg
Couples de serrage
1
Vis de chapeau
110 Nm
2
Vis de tambour
85 Nm
3
Vis de guidage
28 Nm
Valeurs indicatives, filets propres et secs. Reprendre le serrage après 100 km.
Contrôles avant montage
- Respecter l’épaisseur minimale gravée sur le disque.
- Rodage : 200 km sans freinage appuyé.
- Purge complète du circuit après toute ouverture.
Annexe 04 — agrafé au manuel
Addenda & bulletins de service
Compléments rédigés au comptoir après la dernière édition du manuel : relevés de banc, retours de montage et mises à jour de références pour le rayon Freins arrière.
