1
RE-CPC-182
520 €
Couple conique 3.73 « Route »Origine
- Matière
- Acier 18CD4 cémenté rectifié
- Application
- Rapport 3,73 · usage routier
- Cote
- 41 × 11 dents
- Masse
- 7,2 kg
Manuel d’atelier · Sect. 03 sur 10
Couples coniques
Couples pignon-couronne toutes démultiplications, avec cales et joints de montage.
Planche CPC-A · vues d’ensemble
Les trois repères du rayon
Vues d’atelier cotées, référence encadrée sous chaque pièce.
41 × 11 dents
41 × 10 dents
0,05 à 0,50 mm
Fiche technique · rayon CPC
Caractéristiques & montage
Nomenclature développée, applications et couples relevés au banc.
2
RE-CPC-285
595 €

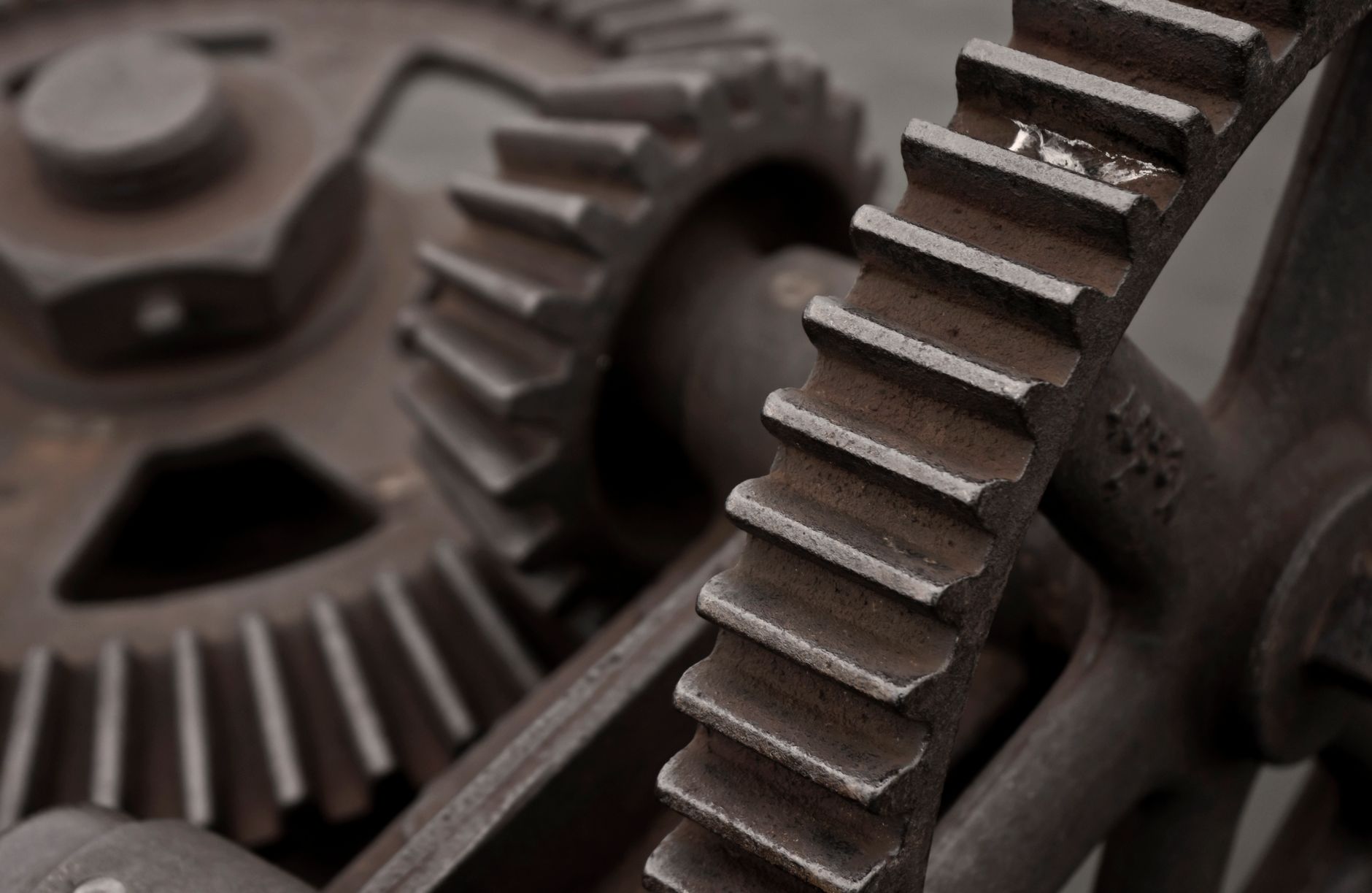

Couple conique 4.10 « Tout-terrain »
- Matière
- Acier 18CD4 cémenté rectifié
- Application
- Rapport 4,10 · tout-terrain et remorquage
- Cote
- 41 × 10 dents
- Masse
- 7,6 kg
3
RE-CPC-388
36 €
Jeu de cales de réglage pignon
- Matière
- Acier à ressort C67 laminé
- Application
- Épaisseurs 0,05 à 0,50 mm · jeu de 12
- Cote
- 0,05 à 0,50 mm
- Masse
- 0,2 kg
Couples de serrage
1
Boulons de couronne
95 Nm
2
Boulons de couronne
95 Nm
3
Cage de roulement
28 Nm
Valeurs indicatives, filets propres et secs. Reprendre le serrage après 100 km.
Contrôles avant montage
- Pignon et couronne sont appairés : ne jamais les dissocier.
- Contrôler la portée au bleu avant serrage définitif.
- Précharge de pignon : 1,5 à 2,5 Nm mesurés à la rotation.
Annexe 03 — agrafé au manuel
Addenda & bulletins de service
Compléments rédigés au comptoir après la dernière édition du manuel : relevés de banc, retours de montage et mises à jour de références pour le rayon Couples coniques.
Bulletin CPC-01
18 · 06 · 2026
Monter un couple conique : serrage et rodage
Un couple conique neuf se joue au montage. Les pièces sont appairées et rodées ensemble en usine : si le serrage ou le rodage est bâclé, elles ne tiendront pas dix mille kilomètres, aussi…
Lire le bulletin
Diffusion : atelier & comptoir · rayon CPC
Bulletin CPC-02
15 · 06 · 2026
Régler le jeu de denture d’un pont arrière
Le jeu de denture — le backlash — est la cote qui décide de la longévité d’un pont arrière. Trop serré, le couple conique chauffe et grippe ; trop lâche, il claque à chaque…
Lire le bulletin
Diffusion : atelier & comptoir · rayon CPC
