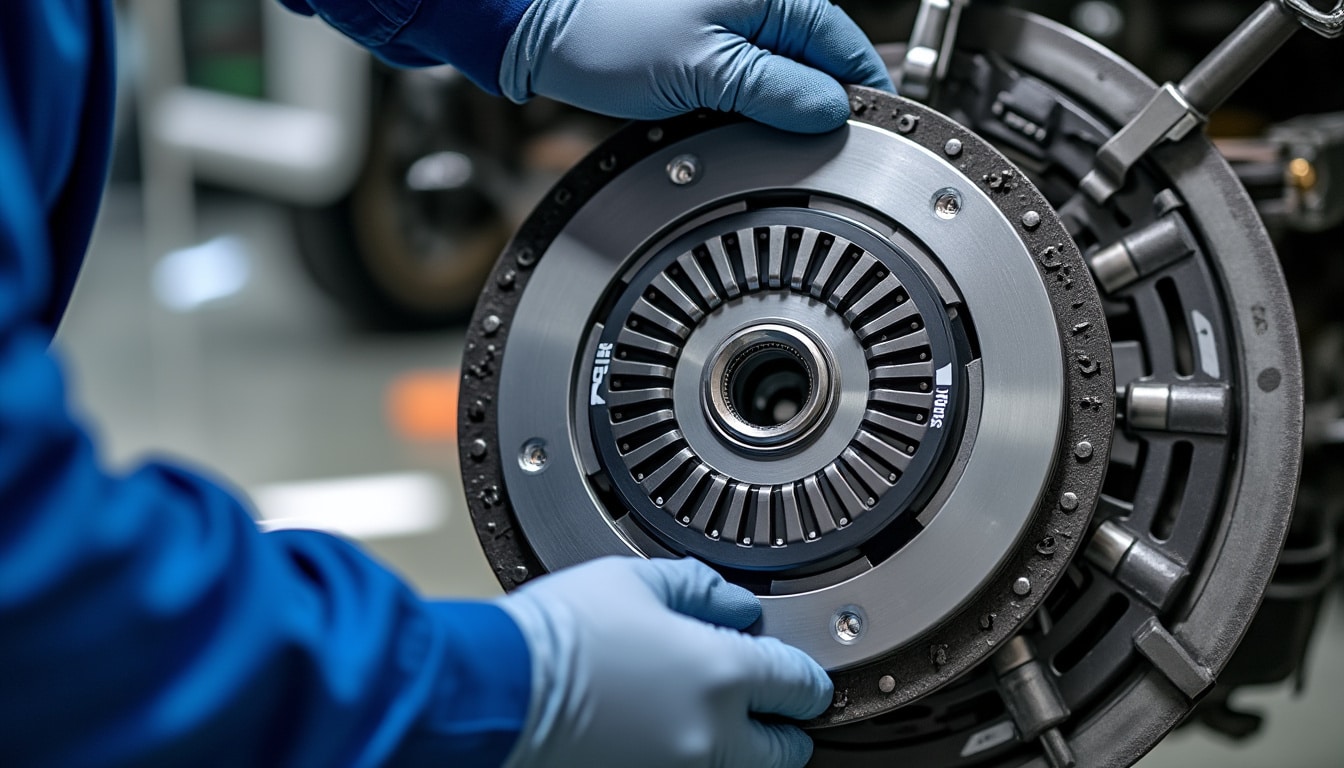

Sens montage disque embrayage luk : la pose expliquée étape par étape
Le montage disque embrayage LUK demande plus de méthode que de force, surtout quand le système est de type SAC. Une erreur de sens, un centrage approximatif ou un serrage désordonné suffit à perturber la pose embrayage et à réduire la durée de vie de l’ensemble.
Sur une voiture de mécanique auto, le disque embrayage n’est jamais un simple consommable posé au hasard. L’inscription près du moyeu, les repères du kit et l’ordre de serrage guident une installation embrayage fiable, puis le contrôle final valide le bon réglage embrayage avant reprise de route.
A retenir :
- Sens du disque côté boîte, repères à vérifier avant serrage
- Centrage précis, indispensable pour éviter vibrations et patinage
- Serrage progressif en croix, pour préserver le mécanisme SAC
- Contrôles finaux, pédale fluide et point de patinage cohérent
- Outillage improvisé, risque réel de casse irréversible
Comprendre le sens du montage disque embrayage LUK
Quand le kit est déposé, le premier réflexe consiste à lire les repères avant la moindre fixation. Selon la documentation technique LuK, l’inscription orientée vers la boîte de vitesses donne le bon sens de pose sur la plupart des disques.
Lire les repères sans se tromper
Cette lecture rapide évite une erreur classique pendant un guide montage sur embrayage autoréglable. Quand un disque porte une mention proche du moyeu, elle sert justement à orienter la face qui doit regarder la boîte.
Selon Schaeffler Automotive, un mauvais positionnement peut provoquer des contraintes anormales dès la remise en pression. Un garagiste de quartier raconte qu’un simple doute sur l’inscription a évité une repose complète, preuve qu’un détail lisible change tout.
À retenir :
- Repère lisible près du moyeu
- Face marquée tournée vers la boîte
- Orientation contrôlée avant les vis
- Disque centré avant toute mise en charge
Pourquoi le sens influence la pose embrayage
Ce repérage n’est pas cosmétique, car il conditionne l’alignement de la garniture avec le volant moteur. Une inversion peut créer du voile, des vibrations et un effort irrégulier sur la pédale.
Dans un tutoriel embrayage, on insiste souvent sur ce point parce qu’il fait gagner du temps à l’atelier comme au particulier. La liaison avec le chapitre suivant devient alors évidente, car le centrage du disque prolonge directement cette logique de précision.
Centraer et serrer l’embrayage sans outil officiel
Une fois le bon sens confirmé, le disque doit rester parfaitement aligné pendant la mise en place. Selon LuK, le montage sans outil spécialisé reste possible, mais il exige une manipulation soigneuse du mécanisme SAC et du plateau de pression.
Les méthodes de centrage qui restent fiables
Le centrage peut se faire avec un ancien arbre primaire, un mandrin improvisé de diamètre adapté ou un gabarit soigneusement fabriqué. Dans un atelier indépendant, cette étape ressemble à un réglage d’horlogerie, car le disque doit flotter sans forcer ni basculer.
Selon Schaeffler Automotive, l’axe du disque doit coïncider avec celui de la boîte avant le serrage final. Une mesure croisée au bord du disque aide aussi à vérifier l’alignement lorsque l’outillage d’origine manque.
| Méthode | Principe | Atout | Risque |
|---|---|---|---|
| Arbre primaire usagé | Reproduction de l’axe réel | Très proche de la boîte | Précision dépend de l’état |
| Mandrin maison | Tige et rondelles calibrées | Peu coûteux | Conception délicate |
| Contrôle au compas | Mesures à plusieurs points | Vérification rapide | Demande de la rigueur |
| Outillage LuK | Centrage dédié du kit | Sécurité maximale | Moins accessible |
À retenir :
- Axe du disque strictement aligné
- Mesures répétées à plusieurs points
- Pression répartie avant serrage complet
- Jeu axial à éliminer immédiatement
Le serrage progressif qui protège le mécanisme SAC
Le serrage commence à la main, puis progresse par étapes avec un ordre en croix. Cette méthode répartit l’effort sur tout le plateau et limite le risque de déclenchement prématuré du rattrapage automatique.
Selon la documentation LuK, la montée en couple se fait par paliers, jusqu’au serrage final uniforme. Dans la pratique, cette patience évite la déformation des languettes du diaphragme et conserve une pédale souple à la reprise.
Vérifier l’installation embrayage après la pose
Quand les vis sont en place, le travail n’est pas terminé, car l’ensemble doit encore prouver sa stabilité. Une installation embrayage réussie se reconnaît à une pédale régulière, sans point dur, et à un engagement net au bon endroit.
Les contrôles visuels et mécaniques à faire
Il faut vérifier l’absence de fuite au récepteur, la planéité du disque et la course libre de la pédale. Selon Schaeffler Automotive, un disque déjà utilisé doit aussi être débarrassé des traces de corrosion sur la denture avant remontage.
Un contrôle de voile limite les mauvaises surprises au premier démarrage. La mesure de la course libre complète ce diagnostic, car une pédale trop dure ou trop molle signale souvent un défaut de mise en place.
| Contrôle | Ce qu’il faut observer | Effet attendu | Signe d’alerte |
|---|---|---|---|
| Récepteur d’embrayage | Absence de fuite | Commande régulière | Pédale instable |
| Disque | Planéité correcte | Accroche homogène | Vibrations |
| Pédale | Course libre cohérente | Débrayage fluide | Course anormale |
| Essai routier | Point de patinage stable | Confort de conduite | Patinage au démarrage |
Reconnaître un montage défaillant avant la casse
Les signaux faibles apparaissent vite si quelque chose a bougé pendant la pose. Vibrations, bruits métalliques, pédale inhabituelle ou patinage au démarrage doivent alerter sans attendre.
Selon LuK, un rattrapage automatique déclenché au mauvais moment ne revient pas facilement à zéro sans l’outil adapté. C’est là qu’un tutoriel embrayage bien suivi prend tout son sens, car il évite de recommencer toute l’opération.
À retenir :
- Pédale régulière, sans point dur
- Point de patinage à mi-course environ
- Absence de bruit métallique au passage des rapports
- Réaction immédiate au moindre patinage
Éviter les erreurs coûteuses sur une pose embrayage LuK SAC
Après les contrôles, la vraie question devient simple : comment préserver le kit sur la durée sans refaire la boîte trop tôt ? Les erreurs les plus chères viennent presque toujours d’une pression mal répartie ou d’un outil improvisé.
Les gestes à proscrire pendant l’installation
Il ne faut jamais comprimer le diaphragme sans support, ni forcer sur les languettes du mécanisme central. Selon Schaeffler Automotive, cette faute peut déclencher définitivement le rattrapage automatique et rendre le kit inutilisable.
Le plateau de pression doit aussi rester propre sur ses seules surfaces d’appui, sans excès de graisse. Un embrayage brûlé mérite un nettoyage minutieux de la cloche et du volant moteur, car les odeurs et les dépôts nuisent à la fiabilité.
À retenir :
- Diaphragme jamais comprimé sans appui
- Graisse réduite à l’extrême sur la denture
- Surfaces d’appui propres uniquement
- Kit complet remplacé si rivets douteux
Les bonnes pratiques qui prolongent la durée de vie
Une fois le montage terminé, la régularité du moteur et la douceur de la commande confirment le bon travail. Le conducteur ressent alors un passage de vitesses plus net, sans à-coups ni hésitation à l’engagement.
« J’ai centré le disque deux fois avant de serrer, et la pédale est restée douce dès le premier essai. »
Marc D.
« Le respect de l’ordre en croix m’a évité une reprise complète du montage. »
Sophie L.
« Après la pose, le point de patinage est redevenu stable et les vibrations ont disparu. »
Laurent P., technicien atelier
« Un kit SAC mal centré coûte souvent bien plus cher qu’un montage patient. »
Claire M., réparatrice indépendante
La même logique vaut pour toute intervention liée à la mécanique auto moderne, où la précision remplace l’improvisation. Selon LuK et Schaeffler Automotive, la longévité dépend surtout du respect du sens, du centrage et du serrage, bien plus que de la vitesse d’exécution.
Source : LuK, « Instructions de montage des disques d’embrayage », documentation technique officielle ; Schaeffler Automotive, « Guide de montage LuK », guide technique ; documentation technique LuK SAC, 2026.
